新一代电力载波全智能远程自动控制集中抄表管理系统


        一、系统构成
        系统主要由主站服务器、载波数据集中器、载波数据采集终端三部分组成。
        主站服务器是系统的管理控制中心,通过GPRS网络实现与载波数据集中器的数据交换,管理部门根据权限通过现有的Internet网络可以实时的实现用电统计分析、配变经济运行分析、台区线损分析、用户缴费等。同时根据分析结果可生成相应的图形或表格等数据模型。
        载波数据集中器是是低压电力线载波集中抄表系统中的关键设备。能够通过低压电力线自动抄收并存储自身变压器下的载波采集终端的实时数据。同时能通过电话线、GPRS、Internet网络、光纤等方式与用户管理中心进行数据交换。
        载波数据采集器是陕西凯星电子科技有限责任公司自主研发、设计、生产的电力线载波采集终端。可直接将普通电能表、RS-485通信方式的单相、三相电子式电能表的数据转变为电力线载波数据。加装载波数据采集终端可根据现场表具灵活配置,如果表具安装集中在一个表箱内,只一个数据采集器就可实现对此表箱的表具的数据采集。如果表具安装比较分散,就单独配置一个数据采集器,来减少布线,充分利用现有的电力线进行通信。

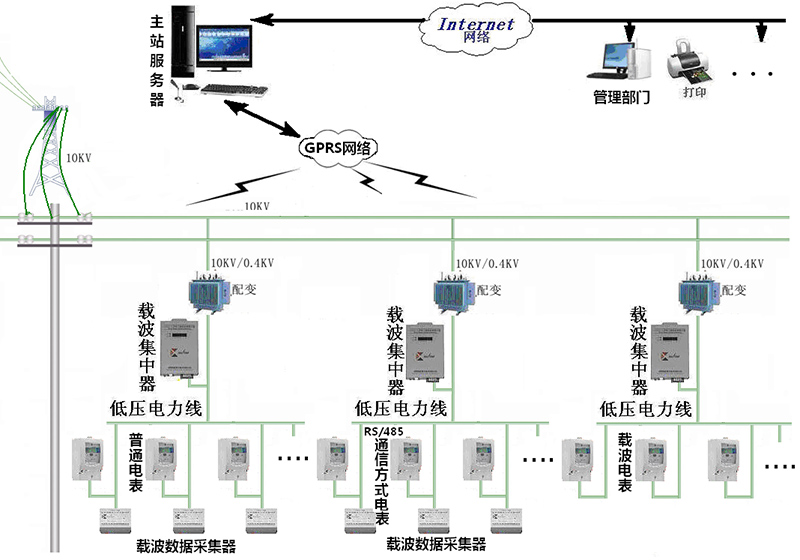

        二、系统结构图:



陕西凯星电子科技有限责任公司


        三、系统功能:
        建筑信息配置功能
        能耗数据定时上报功能
        数据采集、抄收与存储功能
        能耗数据处理分析功能
        实时能耗数据查询打印功能
        设备异常报警功能
        节能降耗控制功能
        能源审计功能
        分时计费、多费率、价格调整功能
        实时能耗数据展示功能
        灵活科学结算功能
        智能计量抄收制作图表功能


        四、系统特点
        科学组网坚强稳定:采用电力载波通信技术,因而无需另铺通信线路,安装简捷、维护方便、覆盖广泛,设备故障解决系统可针对配电、用电和调度电各个环节用户电力线网络优劣进行科学的网络优化调控,实时监控在网终端设备运行状况、线路故障、能耗分析、非法窃能等功能,抵御外来攻击,及时消除隐患,实现“电力流、信息流、业务流”高度一体化融合功能,是坚强稳定、经济高效、清洁环保、透明开放、友好互动的智能电网系统。
        智能管理互动通信:将信息技术、传感技术、自动控制技术与电网终端基础设施有机融合,建立无人职守配电室管理系统和用户层智能用电管理系统,实时监测配电系统及各变压器电流、电压、功率等参数,获取智能双向实时互动、互通、互联、互感信息,实现信息化、数字化、自动化、互动化“智能远程集中抄表管理”,是“既可实时互动通信、又可实时传感控制”的高新技术。
        功能大强应用灵活:以灵活可增加的模式建立民用能源智能通用管控消费模式,实现推行的居民用电“阶梯式价格计费”和“峰、平、谷分时电价计费”,使居民用电直抄到户,实现用电科学人性计量、科学配电控制和智能综合收费管理,使居民用电直接享受电力机构的供电电价,创建供﹨用能双赢机制,减少民用支出,实现多元化、全方位的智能优化管理服务模式。
        节能减排经济环保:凯星智能远程自动控制集中抄表系统通过对有功功率、无功功率等参数实时监测,自动分析实时识别有效负荷和无效能耗,自动生成趋势图显示能耗变化趋势,从而科学调配用电指标,科学智能配电、用电、调度电,系统有效提高电网、电源和用户之间的互动性,提高电力设备使用效率,降低电能损耗,低碳经济,而且有效节约人力、物力成本,为实现我国“十二五”期间能源强度下降16%、二氧化碳强度下降17%的节能目标创建坚实的技术基础。


        五、技术指标参数:

        系统主要技术指标:
        抄读率:100%       数据准确率::≥99%           控制率:99%              分时段数:  ≥12
        智能电表主要技术指标:
        精度等级: 1.0级        启动电流: ≤0.4%Ib       电量显示:≥8            费率时段:≥12           可 靠 性:≥10年

        数据抄读总差错率: 0
        智能水表主要技术指标:
        计量精度:               压力损失:  ≤0.1Mpa          阶梯分段:  ≥12


        智能热表主要技术指标:

        温度范围:﹢4~﹢95℃              温差范围: 3~﹢90℃                温度分辨率:0.01℃

        智能燃气表主要技术指标:

        额定电压:220V             额定频率:50Hz               功率损耗:小于0.3W          液晶显示范围:00000.0―99999.9
        环境条件正常工作湿度: 0℃―40℃                       相对湿度: ≤85%


        六、远程集抄系统发展前景
        随着国家经济和电力市场的飞速发展,伴随着城镇规模的日益扩大和人员流动性的大幅增加,抄表工作量也越来越大。而传统落后的人力抄表已不能满足电力市场的迅速发展,给国家企业经营和效益带来影响,制约了电力行业的经济发展。
        凯星《新一代电力载波全智能远程自动控制集中抄表管理系统》基于电力行业十二五科技计划纲要新需求,利用覆盖面广泛的已有“电力线”网络资源,将技术与外围电路二次集成,通过电网终端设备优化配置,在实现“远程集中抄表系统、智能配用电系统、用户与电网互动技术、智能电网信息及通信技术”的同时,又应用于“用户层智能用电管理系统、无人职守配电室管理系统、节能减排用电智能负荷监控调配管理系统”的建设,创建了电力行业全新科技管理控制新模式,实现了安全、经济、高效、环境友好的电网技术应用和“双向实时互动通信”目标。使推行居民用电“阶梯式价格计费”、“峰、平、谷分时电价计费”和“一户一表”远程集中抄表的新一代新产品,该产品系统2009年通过陕西省科技厅科技成果鉴定。
        在电力市场飞速发展,随着推行的居民用电“阶梯式价格计费”、“峰、平、谷分时电价计费”,以及“一户一表”的逐渐实施,供电企业的抄表工作量增加,据调查国内民用电能表市场容量约为3.5亿块,凯星新一代电力载波通信远程集中自动抄表系统将为供电企业带来美好的市场前景。
