  一、项目背景
  陕西凯星电子科技有限责任公司对长庆油田泾欣园综合服务处综合办公区,空调和路灯进行节能改造。泾欣园综合服务处综合办公区用能运行中,由于(水、电、热(冷)未分区控制,公共事业服务中存在能耗浪费现象。
  (一)、运行状况:
  泾欣园综合服务处综合办公区全年用电费用中,电费是办公区运行成本的主要组成部分。
  (二)、办公区的耗能主要分布:
  水源热泵空调主机3台,风机盘管1128支,总功率83.45KW;公共照明灯具7089个,以上用能总功率152.5KW,另外涉及20口水源井。
  (三)、用电现状:
  (1)、办公室工作人员下班时忘记关灯和关空调的现象较为普逼,物业管理人员无法实时进入房间逐一关闭;
  (2)、水源井的阀门开启,每天通过人工下井3次来实现;
  (3)、路灯及公共照明部分未做到分时段、分区域合理控制光照;
  (4)、电表、水表实行人工抄读。
  二、实现的主要功能
  (一)项目实施三大功能
  1.分时功能:分时段、分区域合理控制水、电、热、暖项目
  2.温控功能:三栋办公大楼各层环境温度的远程采集、远程自动通、断(开闭),控制办公大楼内空调送风和新风机组的换风;
  3.远程功能:利用计算机对终端设备进行远程控制和集抄来实现节能。
  (二)分布位置
  1.办公区1、2、3、4号办公楼冷热系统控制。
  四栋办公楼每层环境温度的远程采集,远程自动通/断(开闭)控制办公大楼内新风机组的空调送风换风电动机组,空调控制面板供电电源,启动/停止控制和水源热泵房内水泵启动/停止控制。
  2.办公楼、公寓楼、物业楼公共照明和泾欣园区内高杆灯控制。
  对公寓楼、食堂、物业楼内公共照明隔双灯控制,1、2、3、4号办公楼公共照明进行分层控制以及70盏路灯和8盏停车场照明灯等公共区域照明,进行远程自动通/断照明控制管理。
  3.电梯机房系统控制。
  对电梯机房、进行远程温度采集,把实时数值和设定温度值进行对比,实现远程自动通断控制排风扇的自动开启关闭。

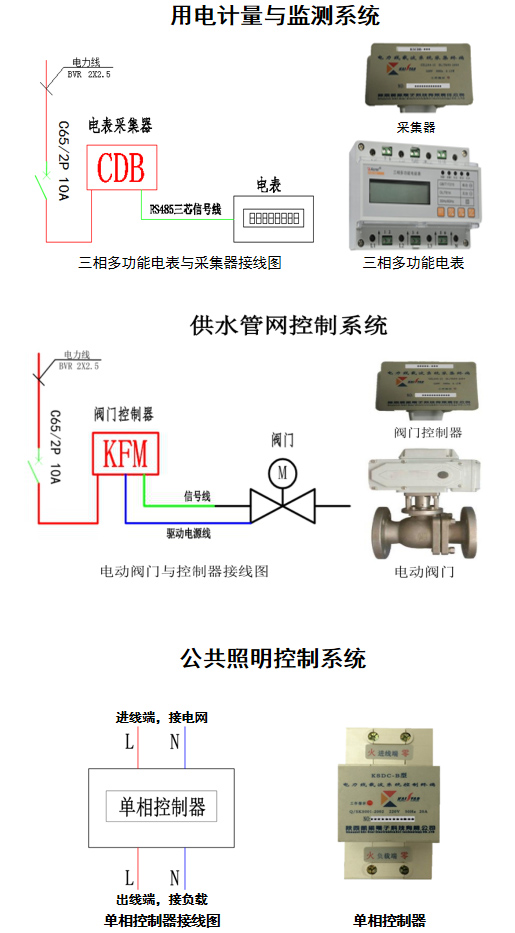

  4.远程用电计量抄收
  对7个低压配电室内的7块三相总电表进行远程用电数据采集和配电室内温度采集;对水源井水泵用电总计量进行抄收;1号办公楼和1号公寓楼补水系统计量采集,二期补水系统计量采集。
  三、项目设计原理与实施方法
  (一)电力载波管理节能原理
  电力载波管理节能是通过电力载波通信方式,建立水、电、气、空调、通风远程自动控制的高效管理节能系统,对用能设备进行科学的控制管理从而实现节能,弥补了人为管理不足而造成的经常出现的诸如人走未关灯、未关空调等不必要的能源浪费。
  管理节能是利用计算机对终端设备进行远程控制和集抄来实现节能的。
  通过对每层办公楼温度控制,当温度达到设定值时将自动开闭风机盘管,当办公室人员下班后将自动关闭办公室的空调系统,办公室人员上班前按照设定时间自动开启空调系统,这样不但节约了室内的能耗,由于末端风机盘管的及时关机也降低了空调主机的能耗,机组对水源井的抽水量需求也随之大大减少,从而也降低了深井泵的能耗通过对水源井的远程自动控制,即可节约能源又可节约大量的人力;通过对路灯、走廊灯的自动开闭、分时开闭、分区开闭解决了长明灯问题,解决了各时段、各区域满负荷开灯的浪费现象:通过控制和管理不但降低了能耗也延长了设备的使用寿命,真正实现数字化、信息化、智能化和节约能源的科学管理。






  (二)电力载波管理节能特性
  电力载波技术是利用现有电力线路传输信号,无需另外铺设专线,安裝施工简易怏捷,无须开墙凿洞,不破坏原有建筑和环境,即装即用、无需调试、无需维护、无后期运营费用和网络维护费,可实现远程微机控制,是最经济、最实用、最方便的高新技术。
  (三)实施的主要方法
  1.风机盘管分时控制改造
  此次改造主要针对办公空调系统风机盘管的启停进行智能化管理,减少不必要的浪费。针对风机盘管安装221块载波单相远程控制器,达到远程智能化控制目地。改造数量见下表






  控制方式:办公楼空调风机盘管晚上11:30自动定时断电早上6:30定时通电,风机盘管控制器功率为0.04W。
  改造效果:通过在空调系统风机盘管安装载波单相远程控制器来实现远程对风机管盘的开启和停止控制。控制时间设定为办公楼空调风机盘管晚上11:30自动定时断电,早上630定时通电,设备运行时间为7小时。
  改造后,杜绝了因人为因素造成的空调系统长时间开造成的能源浪费,同时解决了人工手动控制增加的工作量,实现了远程自动控制功能。该系绕为在各楼层安装有室内温度采集点,以室温做为做为风机启停控制点,由于空调系统制冾和制热量与建筑物的耗热量成正比,在保证室内温度达到冬季≥18C以上,夏季≤26°C的基础上,根据室外温度的变化来调节风机管盘的开启时间和开度,实现动态智能化实时调节,按需供热和制冾,可以更加有效地提高空调系统经济运行水平,降低系统能耗。
  2.路灯和办公区域照明分时控制改造。
  路灯改造加装载波单相控制器127个,以实现在数量上和时间上双重的智能化开启和停止,以达到保证正常生活的基础上,实现节能运行。办公区域每层楼安装一部载波照明控制器和照度感应器,共安装89个载波单相远程控制器,控制比例为50%按光照度控制光源开关。
  控制方式:路灯有两种控制模式。一是定时自动控制。二是手动控制。
  针对路灯控制系统,安装了127个载波照明控制器,实现了路灯进行分区域、分路段、分时段远程自动开关控制改造后,可在任意时间对任意一盏路灯、部分或全部路灯进行开、关灯调整控制。
  对电线(路)路灯(灯泡)故障有实时监测的功能。
  通过智能化改造,有效使用寿命延长,大大降低了维护成本该系统可以实现任意时间内对照明数据的查询、检索、监测、统计、维护、更新等功能,对于每天的设备运行状况及告警信息进行记录在案并形成报表数据永存。提高了服务处路灯管理运行水平,达到了远程实时数字化管理。






  四、效果分析(社会与经济效果)
  根据泾欣园服务处该项目,依据GB/T13471-1992《节能措施经济效益计算和评价》对该项目节能率及节能效益进行评价。

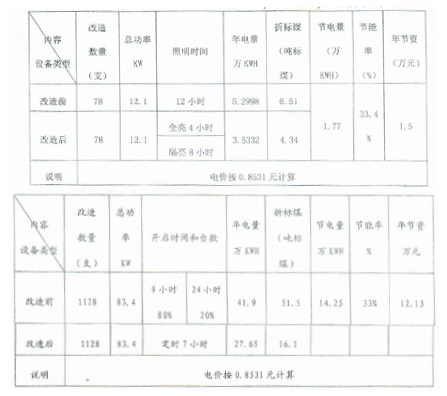

  (一)路灯照明系统节能率及节能量,根据路灯照明控制方式,计算如下:

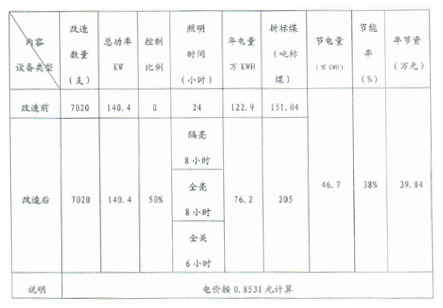

  (二)办公区公共照明系统节能率及节能量办公区域照明控制方式为:
  据此计算如下:






  (三)风机盘管分时控制改造节能率及节能量办公楼空调风机盘管晚上11:30自动定时断电,早上6:30定时通电,据此计算:






  五、结论
  泾欣园综合服务处空调系统分时分温控制改造项目,满足办公要求,提升了设备运行管理水平,实现了数字化远程管理要求。经对该项目的节能监测,项目平均节能率为:34.8%。
  项目达到节能控制目地,节能效果显菩,提升了服务处能源管理水平,实现了数字化管理功能。
